Style NO. : PEG-1090

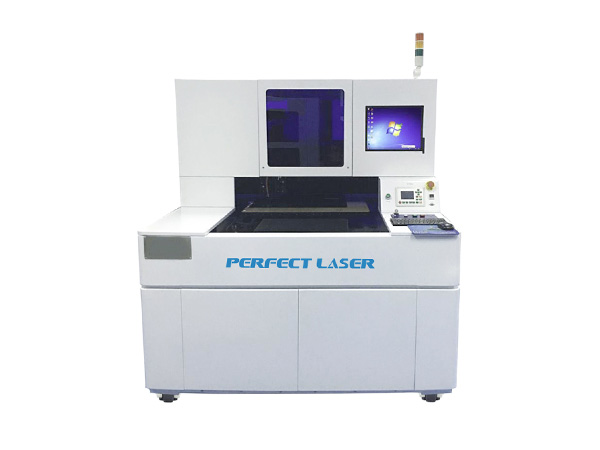

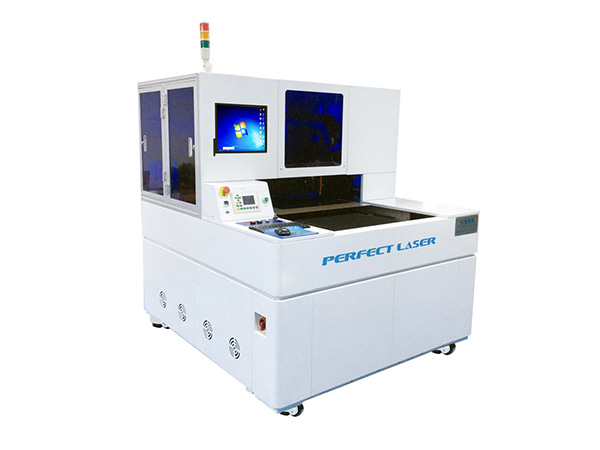

本設備主要由大理石機架鈑金、運動龍門模組、真空吸附平台、CCD對位機構、麵板放置治具、激光係統、人工卸料平台、電控係統等組成。采用高能量高精密激光對玻璃材料進行鑽孔，高清影像對位及專業定製化的操作軟件控製係統，使生產效率更高，重複定位更精確，操作更簡單。
1. 精選優質材料，高品質激光器使用壽命長，電光轉化率高，光束質量好；
2. 激光玻璃切割機的加工方式是激光直接氣化玻璃料打到切割，無需二次加工即達到想要的效果；
3. 不用水冷卻加工，環保無汙染，沒有耗材。 切割邊緣：無需打磨；
4. 支持7天24小時運作，長期使用穩定性好；
5. 激光玻璃切割機加工速度快，效率高，崩邊小，熱影響小，耗電低。
6. 采用激光非接觸式加工，對加工產品無硬力損傷；
7. 操作簡單，對操作人員無特殊要求，稍加培訓即可進行操作；
8. 高清影像對位及專業定製化的操作軟件控製係統，重複定位更精確。
在儀器儀表玻璃、光伏玻璃、手機玻璃、醫療儀器、車載顯示，麵板顯示玻璃等行業得到非常廣泛的應用。
|
項目
|
主要參數
|
||
|
鐳射係統
|
激光類型:光纖激光器
|
30w
|
|
|
波長:532NM Gr(高級光學簿膜專用
|
頻率: 150KHz
|
||
|
最大能量輸出:35W
|
輸出能量穩定性:±5%
|
||
|
光束質量:M<1.3 LD
|
模塊壽命:>10000H
|
||
|
顯微成像係統
|
顯微成像係統型號:ewin lens-1
|
成像透鏡:IR增透膜
|
|
|
CCD像素:30萬取像(視野範圍: 6.4mm*4.8mm，解析度:5um)
|
|||
|
顯示器:17寸1920*1080
|
圖像采集卡品牌及型號:麥恩
|
||
|
CCD品牌: 確能訂製品
|
|||
|
軟件係統
|
控製功能:1.激光能量，頻率、脈寬調節儲存
|
2.工作台移動、加工狀態參數顯示
|
|
|
3 顯微成像調整
|
4.儲存100種加工用參數
|
||
|
5電腦:標準4U工業機箱，帶300W ATX工業電源，15CPU-3470
|
|||
|
機架結構
|
材料:大理石+鈑金鋼架
|
||
|
工作台尺寸:1000mm*900mm
|
XY軸行程:1000mm*900mm
|
||
|
Z軸行程:80mm
|
XYZ軸移動速度:高速210mm/s 低速:2mm/s
|
||
|
手動微調:0.25mm/260度
|
加工速度:500mm/s
|
||
|
加工深度:<1.5mm
|
XYZ軸移動精度:±0.008mm
|
||
|
XYZ軸重複精度:±0.006mm
|
平台表麵:高潔度切割專用鋁板真空吸
|
||
|
XY軸馬達:線性馬達
|
運動控製卡品牌及型號:固高
|
||
|
導軌絲杆品牌型號:台灣上銀V15型P級WIWIN雙導軌滾珠絲杆
|
|||
|
外觀油漆著色:灰帶/乳白色光油(無塵型)
|
|||
|
電氣部分
|
操作鍵盤功能:
|
1. 安全光柵
|
|
|
2. CCD照準光源亮度調節
|
|||
|
3、啟動總電源開關
|
|||
|
4、運行啟動按鈕、急停開關
|
|||
|
安裝環境輸入電源:單相交流220V50-60Hz10A
|
|||
|
溫濕度:25℃=1℃，60%
|
|||
