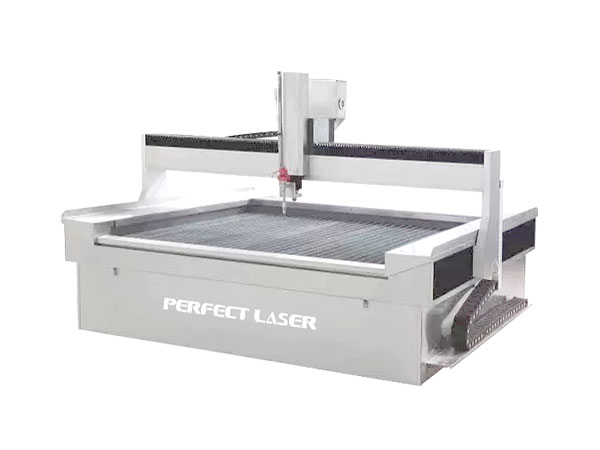

五軸水切割機 PEG-1530

Style NO. :

產品介紹

91视频官网激光水切割技術的基本原理是，給水一個很強的壓力讓水通過一個直徑很小的噴嘴，從而形成直徑很小的水柱。水柱流速高達到秒，它所蘊含的動能足以切割各種各樣的材料。若在水中摻入沙子，會產生摩擦效應，使其能夠切割硬質材料，如石塊，金屬。水切割工藝質量優良，可保證切割後的材料不需要二次加工。與傳統的切割方式相比較，它屬於冷切割方式。

產品特點


1.當切割頭控製在0-4°時，兩片工件完成切割可以在表麵上實現無裂紋，下一個表麵的間隙效應。 這樣就無需手動二次磨削過程，以提高工作效率。

2.降低加工成本，改善環境，再創建幹淨的木地板，提高質量。




3.工作時，不依賴於降低切割速度來實現更加垂直的處理，而不改變處理速度的情況下，可以達到預期的效果。


4.五軸水槍多功能刀尖可以任意方向傾斜切割。避免表麵不均勻的現象（小表麵現象）。 所以需要一個積極的拚貼差距變小，沒有磨削可以直接拚貼，減少研磨會話，有效降低生產成本，改善環境問題。


5.使複雜的圖形更加美觀，易於簡化複雜圖形的操作。


6.調整時不需要停止，沒有轉動點，因此切割速度更快，切割麵不影響拚貼的形成。



產品應用

五軸水射流可以在大理石，瓷磚和其他材料中以任意角度切割±10°的切割角度。

技術參數

項目

主要功能描述









數控切割平麵

型號：PEG-1530

工作台尺寸e（X×Y）：1500㎜×3000㎜

X軸行程：1500㎜

Y軸行程l：3000㎜

Z軸行程l：200㎜

旋轉軸 (A and B axes）

龍門架結構使機器具有良好的穩定性和合理性

X，Y，Z，A，B軸與日本安川伺服係統驅動器保護機器的高靈敏度，高精度，高速度，提高生產效率

刀架與螺絲不轉，螺母驅動方式，響應速度更快

高精度直線滾動導軌和無間隙滾珠絲杠，確保高精度加工

X方向自排水功能和Z向全封閉設計，使水沙濺水不能分裂導軌和導軌造成損壞

重複定位精度：0.05㎜

定位速度快：12000㎜/min

超行程限位保護功能

台灣銀球螺絲

台灣銀線性滾動指南

簡單，方便，易學

梁由鋁和鑄鋁製成，重量輕，剛性好，確保機器更穩定，刀速更快，切割表麵光潔度

高壓發電

高壓係統的主要高壓部件是進口零件，具有很高的性價比

耐用的高壓部件使切割加工成本大大降低，穩定性更高

最大壓力：400Mpa（60000psi），長期使用壓力360-380Mpa

最大排水量：3.7L/MIN

轉換方式：液壓換向

工作壓力可以手動調節

通過細水過濾係統進行二次過濾

低壓鑽孔功能，使脆性材料的切割更加安全

製冷方式：水冷

切割頭

采用DP2000集成切割頭

使用美國噴水機的噴嘴結構

自校正功能可減少操作人員的裝配時間

易於更換部件非常方便

高壓水開關

采用進口結構高壓水開關

氣動閥可實現高壓水瞬時打開和瞬間關閉，大大減少了回流現象

具有CNC輔助功能的高壓水開關自動控製

封閉的壓力可以被調整以實現低壓鑽井操作和高壓鑽探操作大大減小鑽井時間

行動敏感可靠

控沙係統

係統采用掛沙控製係統

自吸砂

手動調整磨料流量

軟件

接收DXF格式文件或自繪圖形導出AUTOCAD

DXF文件可以自動轉換為NC加工指令

PC和CNC可以通過串口進行通訊

小電弧自動減速功能

程序同時進行圖形化仿真，避免處理錯誤
